Sự khác biệt giữa Vòng bi côn và Vòng bi lăn hình cầu

Sự khác biệt giữa Vòng bi côn và Vòng bi lăn hình cầu

Vòng bi côn và vòng bi tang trống đều là những loại vòng bi quan trọng, khác nhau đáng kể về thiết kế, chức năng và tình huống ứng dụng. Sau đây là những khác biệt chính của chúng:

1. Cấu trúc thiết kế

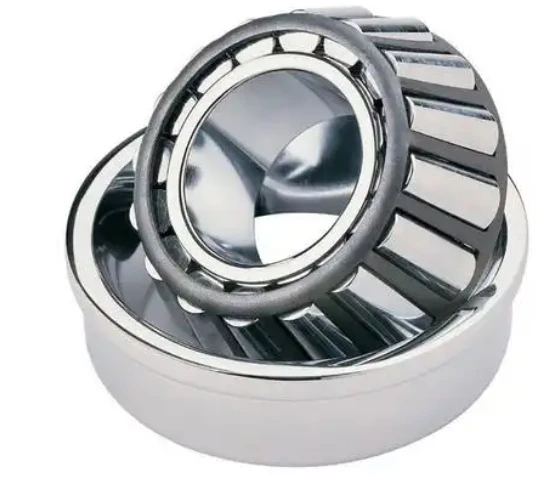

Vòng bi lăn côn:

----Hình dạng con lăn:Sử dụng con lăn hình nón cụt-(hình nón cụt).

----Đường đua: Cả hai đường mương của vòng trong và vòng ngoài đều có dạng côn, với đỉnh của hình nón hội tụ tại một điểm trên trục ổ trục.

----Khả năng phân tách:Thông thường bao gồm một vòng trong, một cụm con lăn và vòng cách (gọi là "cụm vòng trong") và một vòng ngoài (gọi là "vòng ngoài"), các vòng bi này có thể tách rời được. Cần phải điều chỉnh trục chính xác (tải trước) của vòng trong và vòng ngoài trong quá trình lắp đặt.

----Góc tiếp xúc: Cần có góc tiếp xúc cố định (góc giữa đường tải và mặt phẳng hướng tâm). Góc tiếp xúc lớn hơn làm tăng khả năng chịu tải dọc trục của ổ trục.

----Sườn:Vòng trong thường có các gân để dẫn hướng các con lăn.

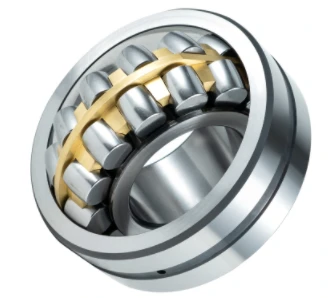

Vòng bi lăn hình cầu:

----Hình dạng con lăn:Sử dụng con lăn hình thùng-đối xứng (con lăn hình thùng-). Mương: Vòng trong có hai mương cố định, còn mương vòng ngoài có dạng hình cầu.

----Khả năng phân tách:Thông thường bao gồm một vòng trong, một cụm con lăn và lồng và một vòng ngoài. Cụm vòng trong và vòng ngoài thường không thể tách rời (ngoại trừ ở một số vòng bi lớn).

----Các tính năng chính:Mương hình cầu của vòng ngoài là đặc điểm cốt lõi, cho phép ổ trục-tự căn chỉnh.

----Góc tiếp xúc:Thiết kế cho phép các con lăn điều chỉnh góc của chúng trên đường lăn hình cầu của vòng ngoài để điều chỉnh độ lệch.

2. Đặc điểm chức năng cốt lõi

Vòng bi lăn côn:

----Ưu điểm chính:Chúng có thể đồng thời chịu được tải trọng hướng tâm cao và tải trọng trục một chiều (góc tiếp xúc càng lớn thì khả năng chịu tải trục càng lớn). Do thiết kế của chúng, chúng cũng có khả năng chịu tải trọng trục thuần túy tuyệt vời.

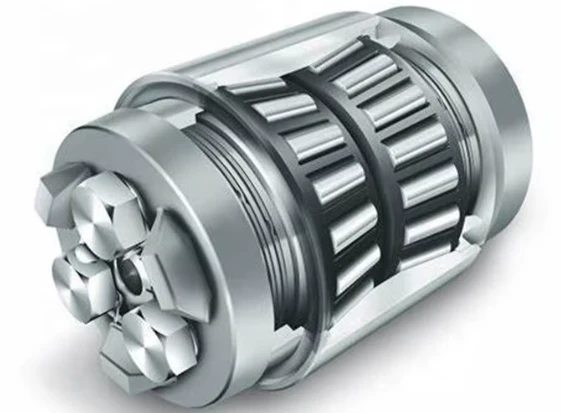

----Hạn chế chính:Họ không thể chịu đựng được sự lệch góc. Nếu trục bị cong so với ổ trục hoặc có góc lệch trong quá trình lắp đặt, thì có thể xảy ra sự tập trung ứng suất, tiếp xúc với cạnh con lăn, mài mòn bất thường, quá nhiệt và hỏng hóc sớm. Yêu cầu độ chính xác cài đặt cao. Ứng dụng: Thông thường phải lắp đặt theo cặp (mặt-đối với-mặt, mặt sau-đối-sau hoặc song song) để chịu tải trọng trục hai chiều hoặc cung cấp sự hỗ trợ cứng nhắc.

Vòng bi lăn hình cầu:

----Ưu điểm chính:Có khả năng chịu tải trọng hướng tâm rất cao và tải trọng trục hai chiều từ trung bình đến nặng.

----Tính năng chính:Khả năng tự điều chỉnh-xuất sắc. Mương hình cầu của vòng ngoài cho phép cụm vòng trong, con lăn và lồng nghiêng một góc nhất định so với trục vòng ngoài (thường là 1,5 độ đến 3 độ). Điều này bù đắp cho độ lệch góc do uốn cong trục, lỗi lắp đặt và biến dạng mặt tựa.

----Ưu điểm chính:Dung sai cao đối với các lỗi lắp đặt và độ lệch trục, giảm đáng kể nguy cơ hỏng hóc do lệch trục và đơn giản hóa việc lắp đặt.

3. Kịch bản ứng dụng

Vòng bi lăn côn:

Các ứng dụng yêu cầu khả năng chịu tải hướng tâm và hướng trục cao với độ chính xác căn chỉnh được đảm bảo.

Ví dụ ứng dụng: Bánh xe ô tô (được sử dụng theo cặp), trục đầu vào/đầu ra của hộp số, bộ vi sai, trục chính của máy công cụ (yêu cầu-độ chính xác cao), cổ trục máy cán (thường được sử dụng theo cặp), máy bơm, máy nén, thiết bị xây dựng, v.v.

Vòng bi lăn hình cầu:

Các ứng dụng yêu cầu tải trọng hướng tâm cực lớn và tải trọng trục vừa phải.

Hiện nay có những ứng dụng có độ uốn trục, biến dạng đế hoặc độ chính xác căn chỉnh cao khó duy trì.

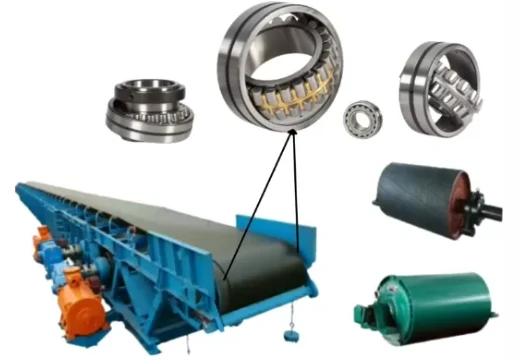

Ví dụ ứng dụng: Màn hình rung, quạt lớn, máy sản xuất giấy, con lăn băng tải, giá đỡ trục truyền động dài, máy nông nghiệp, máy khai thác mỏ, một số loại hộp số và các thiết bị khác có điều kiện vận hành khắc nghiệt hoặc khó căn chỉnh.

4. Những khác biệt khác

----Tốc độ công suất:Vòng bi côn thường đạt tốc độ giới hạn cao hơn vòng bi tang trống.

----Ma sát và tăng nhiệt độ:Vòng bi côn có độ ma sát tương đối thấp khi được căn chỉnh chính xác. Vòng bi cầu có thể chịu ma sát cao hơn một chút và tăng nhiệt độ do tiếp xúc cong giữa các con lăn và một số trượt bên trong (đặc biệt là khi bị lệch trục).

----Chi phí và độ phức tạp:Vòng bi côn có thể rẻ hơn một chút, nhưng việc lắp đặt theo cặp và yêu cầu độ chính xác cao làm tăng độ phức tạp và chi phí của hệ thống. Vòng bi cầu thường đắt hơn trên mỗi bộ, nhưng đặc tính tự{1} thẳng hàng của chúng giúp đơn giản hóa việc lắp đặt và căn chỉnh, giảm rủi ro về chi phí hệ thống.

----Độ cứng:Vòng bi côn được ghép nối tải sẵn phù hợp sẽ mang lại độ cứng cao cho hệ thống. Vòng bi cầu có độ cứng tương đối thấp.

Bảng so sánh tóm tắt

5.Nguyên tắc lựa chọn

Chọn vòng bi côn khi:Bạn yêu cầu khả năng chịu tải hướng tâm và hướng trục cực cao, môi trường vận hành cho phép căn chỉnh chính xác và có thể yêu cầu tốc độ cao. Hãy chuẩn bị cho việc lắp đặt và điều chỉnh tải trước chính xác (thường được lắp theo cặp).

Chọn vòng bi tang trống khi:Bạn cần phải chịu tải trọng hướng tâm cực lớn (có thể đi kèm với tải trọng trục vừa phải) và lường trước sự uốn cong của trục, biến dạng tựa hoặc những khó khăn khi lắp đặt yêu cầu căn chỉnh hoàn hảo. Khả năng tự điều chỉnh-của chúng là một lợi thế chính, cải thiện đáng kể độ tin cậy trong điều kiện vận hành khắc nghiệt và đơn giản hóa việc cài đặt.

Nói tóm lại, vòng bi côn có khả năng chịu tải cao, độ chính xác cao và khả năng chịu sai lệch thấp; vòng bi tang trống có khả năng chịu tải hướng tâm rất cao, khả năng chịu sai lệch và lắp đặt đơn giản.
