Bi thép (hay bi lăn) là thành phần cốt lõi của ổ bi. Hiệu suất và chất lượng của chúng quyết định trực tiếp đến tuổi thọ, độ chính xác, độ tin cậy, tốc độ và khả năng chịu tải-của ổ trục và thậm chí toàn bộ hệ thống cơ khí. Tầm quan trọng của việc lựa chọn bi thép phù hợp cho vòng bi chủ yếu được thể hiện ở các khía cạnh sau:
1. Chất liệu quyết định hiệu suất cơ bản
Tuổi thọ mỏi: Thép ổ trục-chất lượng cao (chẳng hạn như GCr15, tương đương với thép US 52100), sau khi xử lý nhiệt thích hợp, có độ tinh khiết cao và cấu trúc vi mô đồng nhất, có thể cải thiện đáng kể tuổi thọ mỏi tiếp xúc của ổ trục.
Chống mài mòn và độ cứng: Bi thép yêu cầu độ cứng cực cao (thường là HRC 60-66) để chống mài mòn, đồng thời sở hữu độ dẻo dai nhất định để ngăn ngừa vỡ. Các ứng dụng đặc biệt, chẳng hạn như môi trường tốc độ cao hoặc ăn mòn, có thể yêu cầu sử dụng các vật liệu như thép không gỉ hoặc gốm sứ (chẳng hạn như silicon nitride Si3N4).
Độ ổn định về kích thước: Vật liệu phải đảm bảo độ ổn định về kích thước và ngăn ngừa biến dạng-vi mô trong quá trình sử dụng-lâu dài hoặc thay đổi nhiệt độ.

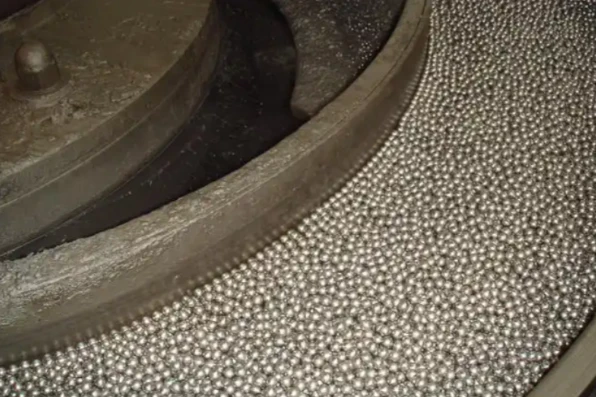

2. Độ chính xác gia công quyết định chất lượng vận hành
Độ chính xác kích thước (Độ cầu, Chênh lệch đường kính): Cấp độ chính xác (ví dụ: G3, G5, G10, G20, v.v., với các số nhỏ hơn cho thấy độ chính xác cao hơn) ảnh hưởng trực tiếp đến độ chính xác quay, độ rung và tiếng ồn của ổ trục. Vòng bi có độ chính xác cao-(chẳng hạn như trục máy công cụ) yêu cầu bi thép loại G5 hoặc G3.
Độ nhám bề mặt: Bề mặt cực kỳ mịn làm giảm ma sát, giảm nhiệt độ tăng, giảm mài mòn và tiếng ồn và trì hoãn sự nứt vỡ do mỏi.
Khiếm khuyết bề mặt: Bất kỳ vết xước, vết nứt hoặc hố nhỏ nào cũng có thể trở thành điểm tập trung ứng suất, trở thành nguồn gốc gây ra hiện tượng mỏi và dẫn đến hư hỏng vòng bi sớm.
3. Tác động trực tiếp đến hiệu suất ổ trục chính
Độ chính xác quay và độ cứng:
Độ chính xác hình học của các viên bi thép là yếu tố then chốt quyết định độ đảo khi quay của ổ trục. Bi thép có-độ chính xác thấp có thể dẫn đến giảm độ chính xác khi gia công thiết bị hoặc sai số đo lường.
Mô-men xoắn ma sát và tăng nhiệt độ:
Các quả bóng thép có-độ chính xác cao, độ nhám thấp{1}}cung cấp mô-men xoắn ma sát thấp hơn và ổn định hơn, điều này rất quan trọng đối với các dụng cụ chính xác và vòng bi tốc độ-cao (chẳng hạn như trục quay và vòng bi động cơ aero{3}}) để ngăn chặn sự cố quá nhiệt.
Độ rung và tiếng ồn (Hiệu suất NVH):
Lỗi hình học và chất lượng bề mặt của bi thép là một trong những nguyên nhân chính gây ra rung động và tiếng ồn cho vòng bi. Trong các ứng dụng yêu cầu độ yên tĩnh cao, chẳng hạn như thiết bị gia dụng và động cơ-cao cấp, phải sử dụng các quả bóng thép có độ chính xác cực cao thuộc loại "yên tĩnh".
Phân phối tải và khả năng tải:
Các quả bóng thép có kích thước đồng đều đảm bảo phân bổ tải trọng đều trong ổ trục. Sự chênh lệch đường kính quá mức có thể khiến một số quả bóng thép bị quá tải trong khi những quả bóng khác "không hoạt động", làm giảm đáng kể khả năng chịu tải thực tế và tuổi thọ của vòng bi.
Hiệu suất-Tốc độ cao:
Ở tốc độ cao, lực ly tâm rất lớn. Việc sử dụng các quả bóng gốm có mật độ-thấp hơn (chẳng hạn như quả bóng silicon nitride) có thể làm giảm đáng kể lực ly tâm của các phần tử lăn, giảm áp lực lên đường lăn bên ngoài, do đó cho phép đạt được tốc độ cao hơn và mức tăng nhiệt độ thấp hơn.
4. Mối tương quan trực tiếp của các dạng lỗi
Nứt do mỏi (Rỗ): Thường bắt nguồn từ các điểm tập trung ứng suất trên bề mặt dưới của quả cầu thép hoặc mương; chất lượng vật liệu và độ tinh khiết là những yếu tố quyết định.
Mòn: Độ cứng và độ nhám bề mặt không đủ dẫn đến mài mòn bất thường, tăng độ hở và mất độ chính xác.
Gãy xương: Độ bền vật liệu không đủ hoặc các khuyết tật bên trong có thể khiến quả cầu thép bị gãy dưới tải trọng va đập, dẫn đến hư hỏng nghiêm trọng.
Mòn dính (Gasting): Dưới điều kiện bôi trơn kém hoặc tải trọng cực lớn, các viên bi thép-có bề mặt thô ráp dễ bị hàn-vi mô và rách theo rãnh lăn.
Những cân nhắc cốt lõi cho việc lựa chọn bi thép
Trong kỹ thuật thực tế, việc lựa chọn bi thép đòi hỏi phải có sự cân bằng-dựa trên kịch bản ứng dụng của vòng bi:
1. Cấp chính xác: Trục máy công cụ chính xác, con quay hồi chuyển tàu vũ trụ → Cấp G3, G5; Động cơ thông thường, trục bánh xe ô tô → Cấp G10, G20.
2. Chất liệu:
Hầu hết các ứng dụng: Thép chịu lực crom cacbon-cao.
Môi trường ăn mòn: thép không gỉ 440C, v.v.
Yêu cầu tốc độ cao, nhiệt độ cao và cách nhiệt: Bóng gốm silicon nitride (Si3N4) (nhưng đắt tiền).
3. Kích thước và dung sai: Phải phù hợp với khe hở (khe hở bên trong) của thiết kế ổ trục.
4. Xử lý đặc biệt: Để cải thiện độ tin cậy, có thể áp dụng các phương pháp xử lý tăng cường bề mặt (chẳng hạn như cấy ion) hoặc kết cấu bề mặt đặc biệt.
Tóm tắt: Dù nhỏ nhưng bi thép lại là “trái tim” của vòng bi. Một quả cầu thép không đạt tiêu chuẩn có thể sớm khiến một-ổ trục được thiết kế và sản xuất tốt không thể sử dụng được. Trong xu hướng của ngành công nghiệp máy móc hiện đại hướng tới độ chính xác cao, tốc độ cao, tuổi thọ cao và độ tin cậy cao, các yêu cầu về chất lượng đối với bi thép ngày càng trở nên nghiêm ngặt. Chọn bi thép phù hợp thực chất chính là chọn “gen” phù hợp nhất cho các bộ phận chuyển động lõi của hệ thống ổ trục. Đây không chỉ là vấn đề chi phí mà còn là nền tảng của hiệu suất và độ tin cậy của hệ thống. Do đó, trong các ứng dụng-cao cấp hoặc quan trọng, việc tìm nguồn cung ứng từ-các nhà sản xuất bi thép chuyên nghiệp, nổi tiếng và tiến hành kiểm tra chất lượng nghiêm ngặt là một khoản đầu tư cực kỳ quan trọng.
