Định nghĩa và khái niệm cơ bản về vòng bi UCF

Vòng bi UCF là hệ thống ký hiệu tiêu chuẩn hóa để lắp vòng bi có vỏ. Cái tên ngụ ý các đặc điểm cấu trúc rõ ràng: "UC" là viết tắt của "lắp ổ bi bằng vít định vị" và "F" dùng để chỉ "vỏ hình vuông". Bộ phận ổ trục này tích hợp ổ lăn và vỏ thành một khối và là một bộ phận mô-đun sẵn sàng để lắp đặt.

------Dưới góc độ tiêu chuẩn quốc tế, UCF thuộc hệ thống mã sản phẩm của các công ty vòng bi Nhật Bản như NTN và NSK. Trong tiêu chuẩn Trung Quốc JB/T 6640-2007, nó tương ứng với mã "UCFU", đặc biệt đề cập đến cấu trúc loại vít đặt ghế vuông.

Thiết kế cốt lõi của vòng bi UCF:

Bề mặt ngoài của vòng ngoài có dạng hình cầu, khớp với lỗ bên trong hình cầu của ổ trục. Cấu trúc này mang lại cho ổ trục khả năng tự{1} thẳng hàng nhất định (thường cho phép độ lệch trục tối đa là 2,5 độ), có thể bù đắp hiệu quả cho những sai lệch do uốn cong trục hoặc căn chỉnh lắp đặt kém. Vòng bi được-làm đầy trước bằng mỡ và được trang bị cấu trúc phốt kép khi xuất xưởng. Nó có đặc điểm hoạt động ổn định lâu dài trong môi trường khắc nghiệt như bụi và hơi ẩm, giúp đơn giản hoá đáng kể quá trình-lắp đặt và bảo trì tại chỗ.

Vật liệu và đặc tính chung của vòng bi UCF

Việc lựa chọn vật liệu của vòng bi UCF ảnh hưởng trực tiếp đến hiệu suất của chúng và các tình huống áp dụng. Chúng chủ yếu bao gồm ba loại vật liệu: thân ổ trục, thân ghế và các bộ phận bịt kín.

Vật liệu thân ổ trục là gì?

Dòng chính sử dụng thép chịu lực crom cacbon cao GCr15 (loại cứng hoàn toàn), mang lại khả năng chống mài mòn và độ bền mỏi tuyệt vời; trong môi trường ăn mòn, thép chịu lực không gỉ AISI440 (9Cr18) được sử dụng để tính đến cả tính năng chống gỉ và tính chất cơ học. Các ứng dụng đặc biệt như máy móc thực phẩm thậm chí còn sử dụng đồng thau mạ niken-hoặc thép mạ crôm để đáp ứng các yêu cầu về vệ sinh và chống ăn mòn hóa học.

Chất liệu ghế là gì?

Ghế vuông (loại F) chủ yếu được làm bằng gang (chẳng hạn như gang xám), có độ cứng cao và đặc tính giảm rung, phù hợp với-môi trường công nghiệp nặng; đối với các trường hợp nhẹ hoặc chống ăn mòn-, người ta sử dụng polypropylen gia cố (PP+sợi thủy tinh) và bề mặt được phủ bằng thép không gỉ AISI 304. Kiểu thiết kế này phổ biến trong thiết bị chế biến thực phẩm và dược phẩm.

Vật liệu thành phần phụ trợ là gì?

Vòng đệm thường được làm bằng cao su nitrile NBR, giúp cân bằng khả năng chống mài mòn và độ đàn hồi; lồng được làm bằng thép carbon F1; ống bọc lệch tâm và vít trên cùng được làm bằng thép mạ crôm cứng bề mặt.

Phân tích thiết kế kết cấu của vòng bi UCF

Bộ phận vòng bi UCF là sự kết hợp chính xác giữa vòng bi cầu bên ngoài và mặt tựa hình vuông. Thiết kế cấu trúc của nó bao gồm các tính năng chính sau:

Cơ chế thắt chặt

Vòng bi UC có vít định vị trên mặt bích vòng trong, có thể khóa trực tiếp trên trục quang mà không cần định vị vai. Cấu trúc này thuận tiện hơn cho việc điều chỉnh vị trí trục so với loại UK (lỗ côn) và loại UEL (tay áo lệch tâm). Khi siết chặt các vít cần lưu ý: tải trọng trục không được vượt quá 20% tải trọng động định mức để tránh bị lỏng do quá tải.

Hệ thống niêm phong

Nó sử dụng con dấu tiếp xúc hai mặt (thường là khung thép + con dấu môi cao su) và chứa đầy mỡ bôi trơn gốc lithium{2}}dùng lâu dài. Cấu trúc bịt kín có thể ngăn chặn bụi và hơi nước xâm nhập một cách hiệu quả và đạt được khả năng bôi trơn suốt đời (trong điều kiện làm việc vừa phải).

Thiết kế lắp đặt ghế

Đáy ghế vuông được gia công bốn lỗ lắp, được cố định vào đế thiết bị bằng bu lông. Khoảng cách giữa các lỗ được tiêu chuẩn hóa (chẳng hạn như 70×70mm đối với UCF205) để đảm bảo khả năng thay thế lẫn nhau. Thiết kế trùm (chẳng hạn như loại UCFS) thuận tiện cho việc lắp đặt trong không gian hẹp.

Đặc tính cốt lõi và ưu điểm kỹ thuật của vòng bi UCF

Vòng bi UCF thể hiện một số đặc điểm nổi bật trong các ứng dụng công nghiệp:

1. Khả năng-tự căn chỉnh và chống{2}}tải lệch tâm

Sự kết hợp giữa đường kính ngoài hình cầu và ổ bi mang lại phạm vi định tâm ±1 độ -2,5 độ để bù đắp cho các lỗi uốn cong hoặc định tâm của trục, đặc biệt phù hợp với các hệ thống trục dài (như băng tải)

2. Bảo vệ cao và bảo trì thấp

Thiết kế gioăng kép (thường có nắp che bụi) giúp cấp độ bảo vệ đạt IP55 trở lên. Thiết kế-được bôi trơn trước tại nhà máy giúp loại bỏ quá trình làm sạch và tra dầu ban đầu, giảm chi phí bảo trì.

3. Khả năng chịu tải-và độ bền

Lấy UCF212-J7 làm ví dụ, tải động định mức cơ bản của nó lên tới 52.000N, giới hạn tải mỏi là 1.530N và phạm vi nhiệt độ hoạt động là -20 độ ~ 120 độ, phù hợp với môi trường biến động nhiệt độ và tải nặng. Thân bằng gang xám cải thiện hơn nữa độ cứng của hệ thống và đặc tính giảm chấn

4. Dễ cài đặt

Cấu trúc tích hợp giúp loại bỏ nhu cầu điều chỉnh tâm giữa ổ trục và ghế, đồng thời ghế vuông có thể được cố định trực tiếp bằng bu lông, rút ngắn thời gian lắp ráp thiết bị hơn 40%. Việc lắp đặt một model điển hình như UCF211 chỉ yêu cầu siết chặt vít trên và bu lông đế.

Các lĩnh vực ứng dụng chính của vòng bi UCF

Do độ bền và khả năng thích ứng với môi trường, vòng bi UCF được sử dụng rộng rãi trong các lĩnh vực sau:

Công nghiệp nặng và hệ thống băng tải

Chịu tải nặng trong máy móc khai thác mỏ và con lăn băng tải của nhà máy thép. Các model tiêu biểu như gối tựa gang đúc UCF212-J7 được sử dụng trong hệ thống băng tải dây chuyền sản xuất

Bảo vệ môi trường và tiện ích công cộng

Vòng bi UCF213 được sử dụng đặc biệt cho thiết bị sục khí và trục bơm trong thiết bị xử lý nước thải. Đặc tính chống ăn mòn và bịt kín của chúng có thể chịu được môi trường nước thải.

Sản xuất vật liệu xây dựng và kính

Con lăn và băng tải của dây chuyền sản xuất kính cách nhiệt sử dụng vòng bi có kích thước -lớn (đường kính trong 75mm) như UCF215, có thể chịu được nhiệt độ cao và bụi.

Máy móc nông nghiệp và xây dựng

Dòng UCF200 được sử dụng rộng rãi trong hệ thống truyền động của máy kéo, máy gặt. Thiết kế chống bụi-của nó phù hợp với môi trường bụi bặm.

Ngành thực phẩm và dược phẩm

Dòng UCF/CXA có thân PP và vỏ bằng thép không gỉ đáp ứng tiêu chuẩn vệ sinh của FDA và được sử dụng trong dây chuyền chiết rót, máy phân loại, v.v. Có thể chịu được sự ăn mòn của chất tẩy rửa kháng khuẩn.

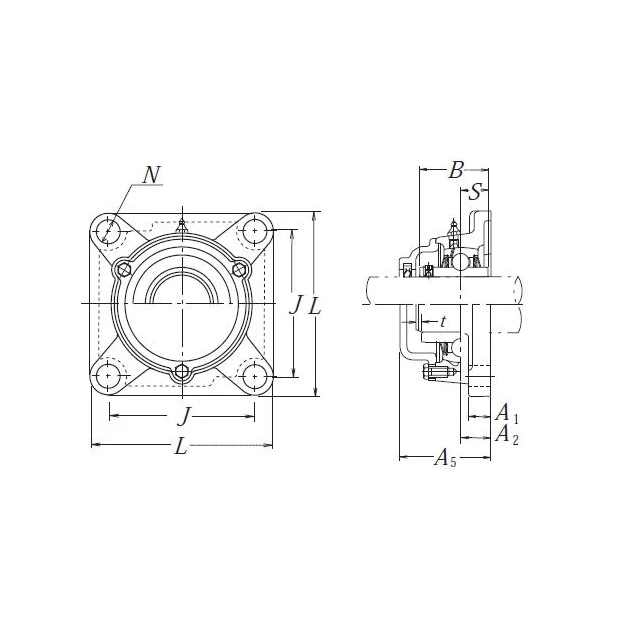

kích thước vòng bi uCF

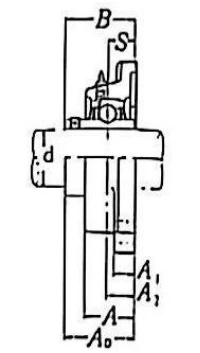

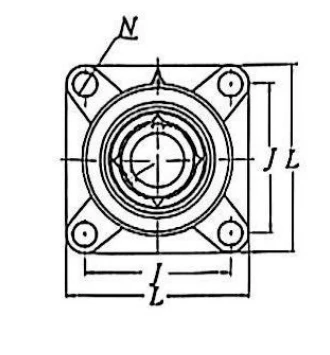

Dòng UCF productcate-330-355 productcate-200-353

Đơn vị số	Kích thước (mm, inch)										Trọng lượng (kg)
Đơn vị số	d	L	J	AZ	A1	A	A0	N	S	B	Trọng lượng (kg)
UCF201	12mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF202	15mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF203	17mm	85	64	15	12	25,5	33.3	12	12.7	31	0.60
UCF204	20mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF204-12	3/4 trong	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF205	25mm	95	70	16	14	27	35.8	12	14.3	34.1	0.80
UCF205-16	3/4 trong	95	70	16	14	27	3S.8	12	14.3	34.1	0.80
UCF206	30mm	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF206-18	1-1/8 trong	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF207	35mm	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF207-20	1-1/4 trong	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF208	40mm	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF208-24	1-1/2 trong	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF209	45mm	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF209-28	1-3/4 trong	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF210	50mm	143	111	22	18	40	54.6	16	19	51.6	2.45
UCF210-30	1-7/8 trong	143	111	22	18	40	54.6	16	19	S1.6	2.45
UCF211	55mm	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF211-32	2 trong	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF212	60mm	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF212-36	2-1/4 trong	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF213	65mm	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF213-40	2-1/2 trong	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF214	70mm	193	152	31	22	54	75.4	19	30.2	74.6	5.60
UCF214-44	2-3/4 trong	193	152	31	22	54	75.4	19	30,2	74.6	5.60
UCF215	75mm	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF215-48	3 trong	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF216	80mm	208	165	34	22	58	83.3	23	33.3	82.6	7.50
UCF217	85mm	220	175	36	24	63	87.6	23	34.1	85.7	9.60
UCF216	90mm	235	137	40	24	68	96.3	23	39.7	96	12.10
