Vòng bi UCP là gì

Nó bao gồm một ổ bi hình cầu bên ngoài và một ổ trục đúc (hoặc tấm thép dập). Vòng trong của nó rộng hơn vòng ngoài. Vòng ngoài có thiết kế hình cầu cắt cụt, có thể phối hợp với bề mặt hình cầu lõm của ổ trục để tự động điều chỉnh-và được cố định vào trục thông qua vít trên cùng, ống bọc lệch tâm hoặc ống bọc kẹp. Ổ trục có cấu trúc nhỏ gọn và khả năng bịt kín hoàn hảo, thích hợp để vận chuyển máy móc và các thiết bị khác trong lĩnh vực khai thác mỏ, luyện kim, nông nghiệp, v.v.

Cấu trúc và thành phần

Nó bao gồm một ổ bi hình cầu bên ngoài có vòng đệm ở cả hai bên và một ổ trục. Cấu trúc bên trong của nó tương tự như cấu trúc của ổ bi rãnh sâu, nhưng vòng trong rộng hơn vòng ngoài và bề mặt ngoài của vòng ngoài là hình cầu cắt cụt, tạo thành chức năng tự{1}}tự căn chỉnh với bề mặt hình cầu lõm của ổ trục.

Lĩnh vực ứng dụng

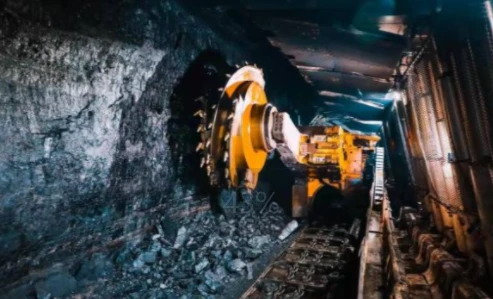

Ứng dụng trong khai thác mỏ

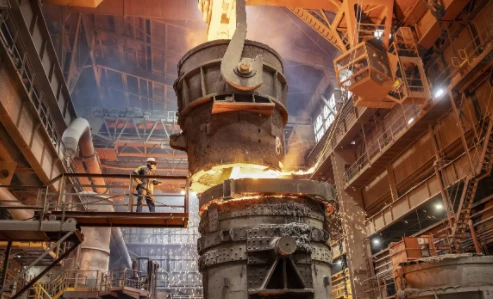

Ứng dụng trong luyện kim

Ứng dụng nông nghiệp

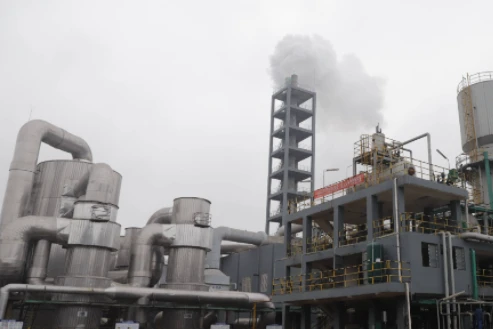

Ứng dụng trong công nghiệp hóa chất

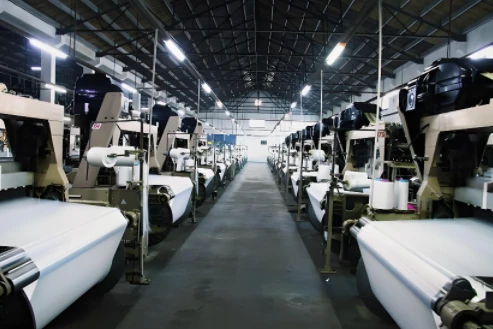

Ứng dụng In và nhuộm trong dệt may

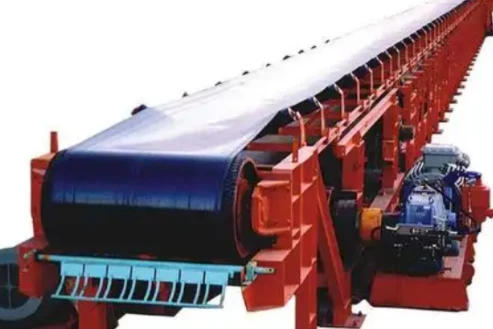

Ứng dụng Máy truyền động

kích thước vòng bi uCP

productcate-136-90 productcate-152-101 productcate-222-106 productcate-79-111

UCP 2

Đơn vị số	Trục Dia d		Kích thước (mm)												Bu lông đã qua sử dụng		Số mang	Số nhà ở	Nhà ở Trọng lượng (kg)
	(TRONG)	(mm)	h	a	e	b	S2	S1	g	w	t	Z	Bi	n	(mm)	(TRONG)
UCP201-8	1/2		30.2	127	95	38	19	13	14	62	2	31	31	12.7	M10	3/8	UC201-8	P203	0.33
UCP202-9	9/16																UC202-9
UCP202-10	5/8																UC202-10
UCP203-11	11/16																UC203-11
UCP201		12															UC20l
UCP202		15															UC202
UCP203		17															UC203
UCP204-12	3/4		33.3	127	95	38	19	13	14	65	2	51	31	12.7	M10	3/8	UC204-12	P204	0.46
UCP204		20															UC204
UCP205-13	13/16		36.5	140	105	38	19	13	15	71	2	57	34.1	14.3	M10	3/8	UC205-13	P205	0.6
UCP205-14	7/8																UC205-14
UCP205-15	15/1 6																UC205-15
UCP205-1 6	1																UC205-16
UCP205		25															UC203
UCP206-17	1-1/16		42.9	165	121	48	21	17	17	83	2	62	38.1	15.9	Ml4	1/2	UC206-17	P206	0.97
UCP206-18	1-1/8																UC206-18
UCP206-19	1-3/16																UC206-19
UCP206-20	1-1/4																UC206-20
UCP206		30															UC206
UCP207-20	1-1/4		47.6	167	127	48	21	17	18	93	3	72	42.9	17.5	M14	1/2	UC207-20	P207	1
UCP207-21	1-5/16																UC207-21
UCP207-22	1-3/8																UC207-22
UCP207-23	1-7/16																UC207-23
UCP207		35															UC207
UCP208-24	1-1/2		49.2	184	137	54	21	17	18	98	3	82	49.2	19	M14	1/2	UC208-24	P208	1.3
UCP208-25	1-9/16																UC208-25
UCP208		40															UC208
UCP209-26	1-5/8		54	190	146	54	21	17	20	106	3	82	49.2	19	M14	1/2	UC209-26	P209	1.4
UCP209-27	1-11/16																UC209-27
UCP209-28	1-3/4																UC209-28
UCP209		45															UC209
UCP210-29	1-13/16		57.2	206	159	60	25	20	21	114	3	87	51.6	19	Ml6	5/8	UC2l0-29	P2l0	1.83
UCP210-30	1-7/8																UC2l0-30
UCP210-31	1-15/16																UC2l0-31
UCP210-32	2																UC210-32
UCP210		50															UC210
UCP211-32	2		63.5	219	171	60	25	20	23	126	4	92	55.6	22.2	M 16	5/8	UC211-32	P211	2.4
UCP211-33	2-1/16																UC211-33
UCP211-34	2-1/8																UC211-34
UCP211 -35	2-3/16																UC211-35
UCP211		55															UC2 11
UCP212-36	2-1/4		69.8	241	184	70	25	20	25	138	4	I02	65.1	25.4	M16	5/8	UC21 2-36	P212	2.8
UCP212-37	2-5/16																UC212-37
UCP212-38	2-3/8																UC212-38
UCP212-39	2-7/16																UC2 l 2-39
UCP212		60															UC2 12
UCP213-40	2-1/2		76.2	265	203	70	29	25	27	151	4	107	65. 1	25.4	M20	3/4	UC213-40	P213	3.5
UCP213-41	2-9/16																UC213-41
UCP213		65															UC213
UCP214-42	2-5/8		79.4	266	210	72	31	25	27	157			74.6	30.2	M20	3/4	UC214-42	P214	4.45
UCP214-43	2-11/16																UC2 l4-43
UCP214-44	2-3/4																UC214-44
UCP214		70															UC214
UCP213-45	2-13/16		82.6	275	217	74	31	25	28	163			77.8	33.3	M?0	3/4	UC215-45	P213	4.9
UCP215-46	2-7/8																UC215-46
UCP215-47	2-15/16																UC215-47
UCP215-48	3																UC215-48
UCP215		75															UC215
UCP216-50	3-1/8		88.9	292	232	78	31	25	30	175			82.6	33.3	M20	3/4	UC216-50	P2l6	5.8
UCP216		80															UC216
UCP217-52	3-1/4		95.2	310	247	83	31	25	32	187			85.7	34. I	Ivt20	3/4	UC217-12	P217	6.9
UCP217		85															UC217
UCP218-56	3-1/2		101.6	327	262	88	33	27	33	200			96	39.7	M22	7/8	UC218-56	P218	8. 1
UCP218		90															UC218

UCP 3

Đơn vị số	Trục Dia d		Kích thước (mm)										Bu lông đã qua sử dụng		mang KHÔNG.	Nhà ở KHÔNG.	Trọng lượng nhà ở (kg)

	(TRONG)	(mm)	h	a	e	b	s2	s1	g	w	Bi	n	(mm)	(TRONG)
UCP305-14	7/8		45	175	132	45	20	17	15	85	38	15	M14	1/2	UC305-14	P305	0.9
UCP305-15	15/16														UC305-15
UCP305-16	1														UC303-16
UCP305		25													UC305
UCP306-18	1-1/8		50	180	140	50	20	17	18	95	43	17	M14	1/2	UC306-18	P306	1.1
UCP306-19	1-3/16														UC306-19
UCP306		30													UC306
UCP307-20	1-1/4		56	210	160	56	25	17	20	106	48	19	M14	1/2	UC307-20	P307	1.95
UCP307-21	1-5/16														UC307-11
UCP307-22	1-3/8														UC307-12
UCP307-23	1-7/16														UC307-23
UCP307		35													UC307
UCP308-24	1-1/2		60	220	170	60	27	17	22	116	52	19	M14	1/2	UC308-14	P308	2.2
UCP308-25	1-9/16														UC308-23
UCP308		40													UC308
UCP309-26	1-5/8		67	245	190	67	30	20	24	129	57	22	M16	5/8	UC309-16	P309	3.3
UCP309-27	1-11/16														UC309-27
UCP309-28	1-3/4														UC309-28
UCP309		45													UC309
UCP310-30	1-7/8		75	275	212	75	35	20	27	143	61	22	M16	5/8	UC310-30	P310	4.8
UCP310-31	1-15/16														UC310-31
UCP310		S0													UC310
UCP311-32	2		80	310	236	80	38	20	30	154	66	25	M16	5/8	UC311-32	P311	5.3
UCP311-34	2-1/8														UC311-34
UCP311-35	2-3/16														UC311-33
UCP311		55													UC31I
UCP312-36	2-1/4		85	330	2f0	83	38	25	32	165	71	26	M20	3/4	UC312-36	P3l2	6.3
UCP312-38	2-3/8														UC312-38
UCP312-39	2-7/16														UC312-39
UCP312		60													UC312
UCP313-40	2-1/2		90	340	260	90	38	25	33	176	75	30	M20	3/4	UC313-40	P3l 3	8
UCP313		65													UC313
UCP314-44	2-3/4		95	360	280	90	40	27	35	187	78	33	M22	7/8	UC314-44	P314	8.3
UCP314		70													UC314
UCP315-48	3		100	380	290	100	40	27	35	198	82	32	M22	7/8	IC315-48	P315	9.5
UCP3I5		75													UC315
UCP316-50	3-1/8		106	400	300	110	40	27	40	210	86	34	M22	7/8	CU316-50	P316	12.5
UCP316		80													UC315
UCP317-52	3-1/4		112	420	320	110	45	33	40	220	96	40	M27	1	UC317-52	P317	14.5
UCP317		85													UC317
UCP318-56	3-1/2		118	430	330	110	45	33	45	235	96	40	M27	1	UC318-56	P318	20.4
UCP318		90													UC318
UCP319-60	3-3/4		125	470	360	120	50	36	45	250	103	41	M30	1-1/8	UC319-60	P319	22.3
UCP319		95													UC319
UCP320-64	4		140	490	380	120	50	36	50	275	108	42	M30	1-1/8	UC320-64	P320	25
UCP320		100													UC320
UCP321		105	140	490	380	120	50	3ó	50	280	IU	44	M30	1-1/6	UC320	P32l	24
UCP322		110	130	520	400	140	55	40	55	300	117	4ó	M33	1-1/1	UC322	P322	27.5
UCP324		120	160	570	450	140	55	40	63	320	126	51	M33	1-1/4	UC324	P324	32.3
UCP326		130	180	600	480	140	55	40	75	355	135	54	M33	1-1/4	UC326	P326	41
UCP328		140	200	620	500	140	55	40	75	390	145	59	M33	1-1/4	UC328	P328	50
